COMPUERTAS

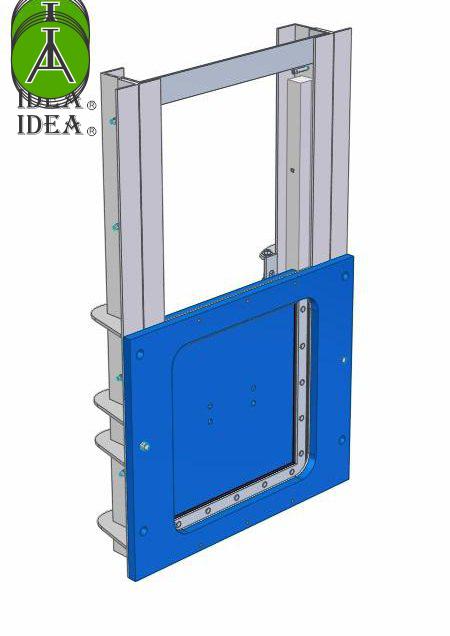

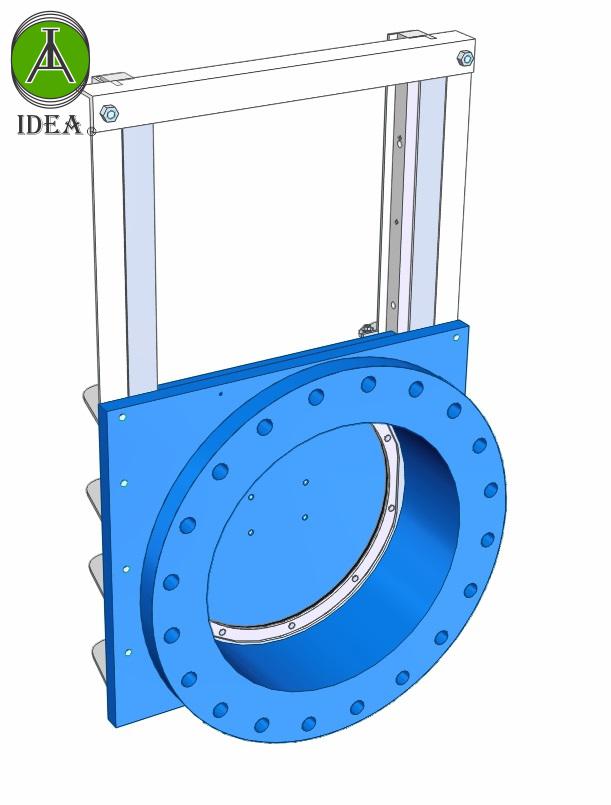

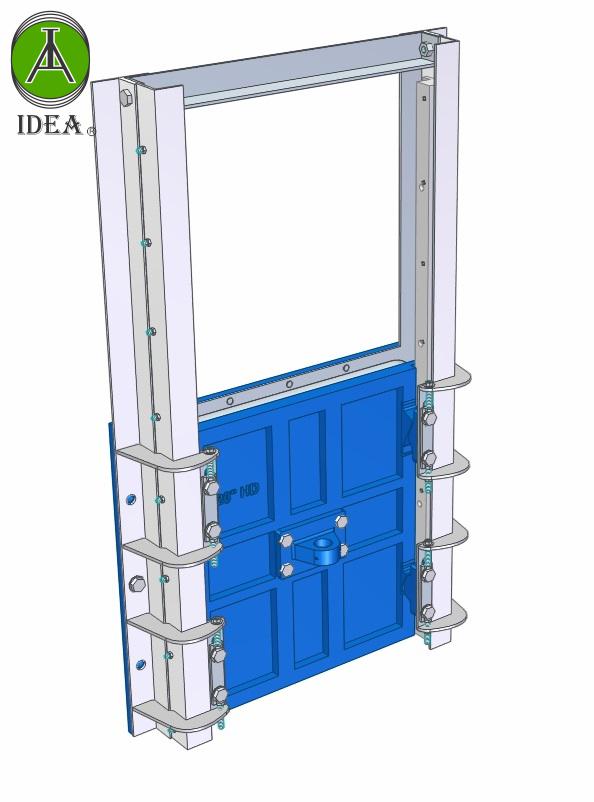

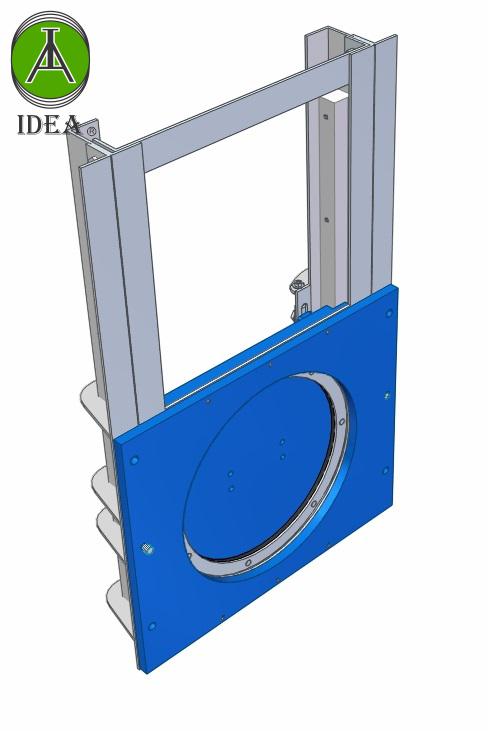

COMPUERTAS LATERALES

NORMA : AWWA C 561

MATERIAL: BASE , HOJA Y CUÑAS : Hierro Dúctil (ASTM A-536)

ESTRUCTURA: Acero Inoxidable

TORNILLERÍA: Acero Inoxidable

REVESTIMIENTO: Pintura epóxica Azul

SELLO: EPDM GUIAS: HMW

PRESIÓN DE TRABAJO: 20 m.c.a.

DIÁMETROS: 3″ a 42″ medidas espaciales bajo pedido.

BRIDA*: ANSI B16.1

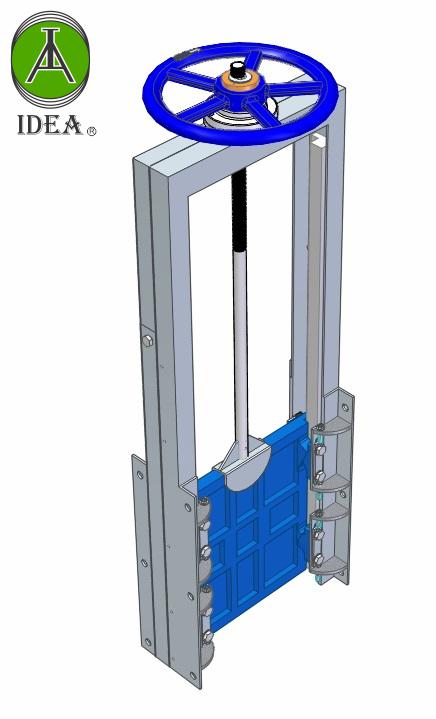

COMPUERTA LATERAL INTEGRAL

NORMA : AWWA C 561

MATERIAL: BASE , HOJA, VOLANTE Y CUÑAS : Hierro Dúctil (ASTM A-536)

ESTRUCTURA Y VÁSTAGO: Acero Inoxidable

TORNILLERÍA: Acero Inoxidable

REVESTIMIENTO: Pintura epóxica Azul

SELLO: EPDM GUIAS: HMW

PRESIÓN DE TRABAJO: 20 m.c.a.

DIÁMETROS: 3″ a 42″ medidas espaciales bajo pedido.

BRIDA*: ANSI B16.1

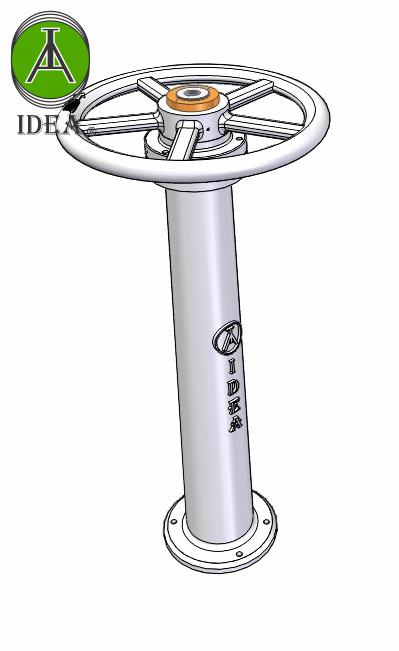

COLUMNA DE MANIOBRA

MATERIAL: CUERPO Y VOLANTE : Hierro Dúctil (ASTM A-536)

TORNILLERÍA: Acero galvanizado.

REVESTIMIENTO: Pintura epóxica Gris

CON RODAMIENTOS PARA MÁS SUAVE OPERACIÓN

Con sistema de reductor o motoreductor, bajo pedido.

.

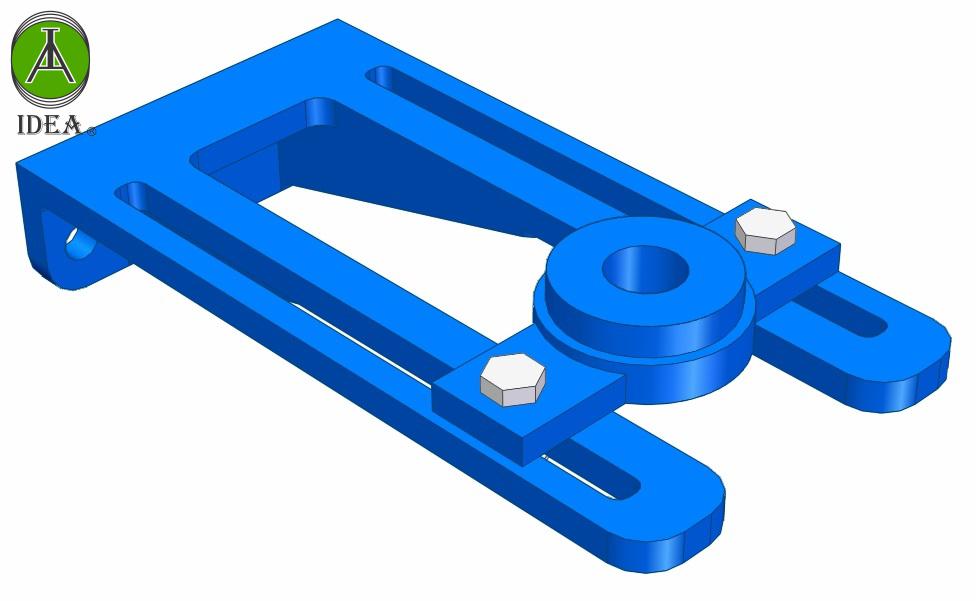

SOPORTE PIE DE AMIGO

MATERIAL: Hierro Dúctil (ASTM A-536)

TORNILLERÍA: Acero Inoxidable

REVESTIMIENTO: Pintura epóxica Azul

PRESIÓN DE TRABAJO: 20 m.c.a.

PRESENTACIONES: CORTO Y LARGO

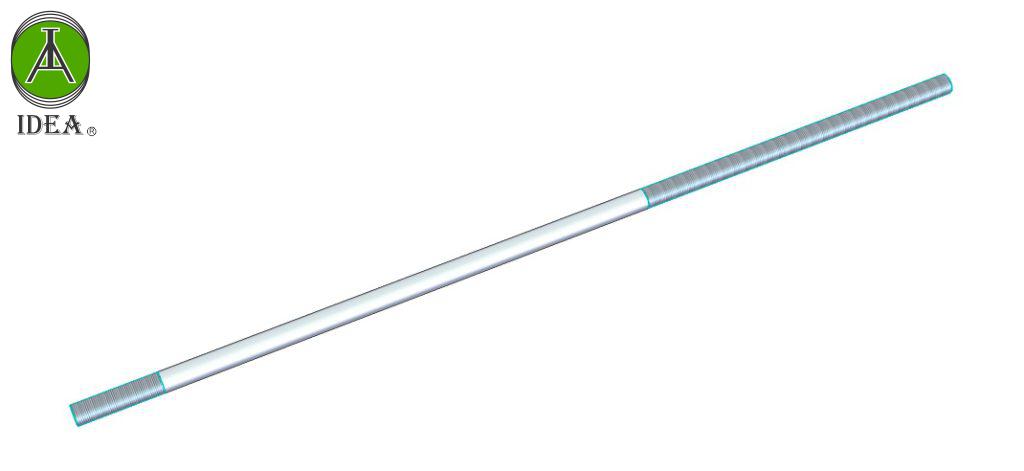

VÁSTAGO COMPUERTA

MATERIAL. EJE MACIZO DE ACERO INOXIDABLE

ROSCA: ACME 29º trapezoidal

DIÁMETRO Y LONGITUD: Según especificación de la compuerta
